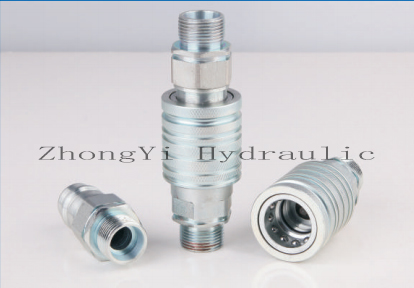

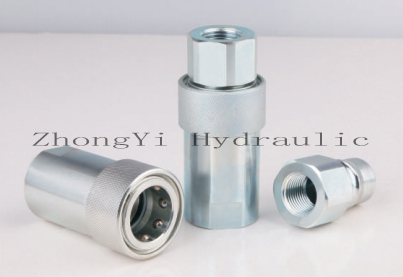

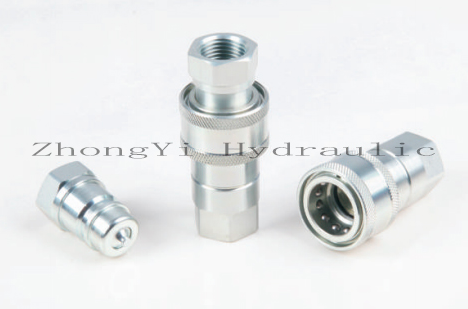

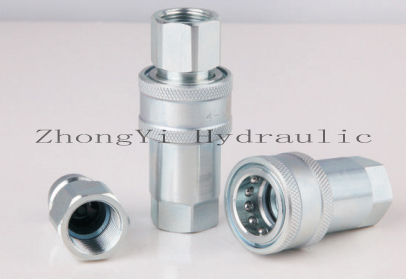

ZY-A1 開閉式液壓快速接頭（碳鋼）

特征：

: 新型的設計，能抵抗高速流體與脈沖壓力的沖擊，提供更高的性能; 接頭斷開時，閥芯自動閉合，防止泄漏; 接頭連接后，自動開啟，在額定工作范圍內，始終保持流體的暢通; 關鍵部件經過感應淬火，所以耐用性好; 可靠的球鎖機構將相匹配的兩半部分結合在一起; 母插座和公插頭采用實心的棒料精密制造; 本接頭符合IS07241-A標準; ZY-A1與下列產品互換：美國派克(PARKER) 6600系列、意大利快事達(FASTER) ANV系列、美國愛力克(AEROQUI P) 5600系列、美國漢森(HANSEN) HA15000系列

應用：

ZY-A1 接頭廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業機械、液壓機具、石油設備、鋼鐵設備、化學品、及其它所需的液壓應用。

技術規范：

規格(英寸)	1/4	3/8	1/2	3/4	1
額定壓力(PSI)	5000	4000	4000	3000	3000
額定流量(GPM)	3	6	12	28	50
溫度范圍	-20℃ 至 +120℃
標準密封圈材料	丁腈橡膠NBR

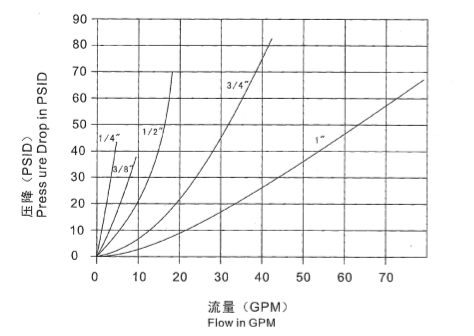

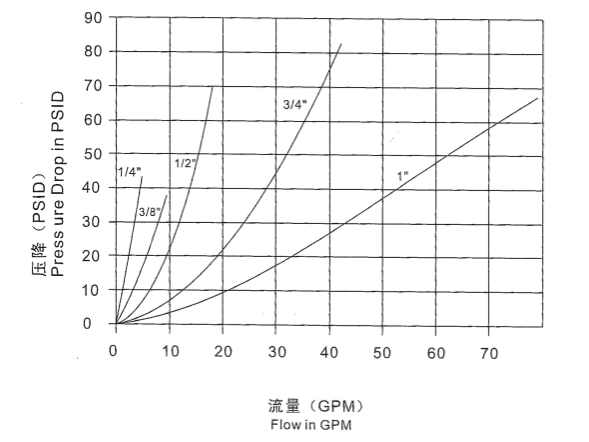

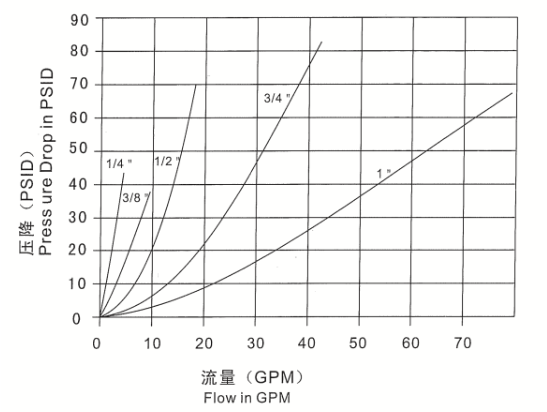

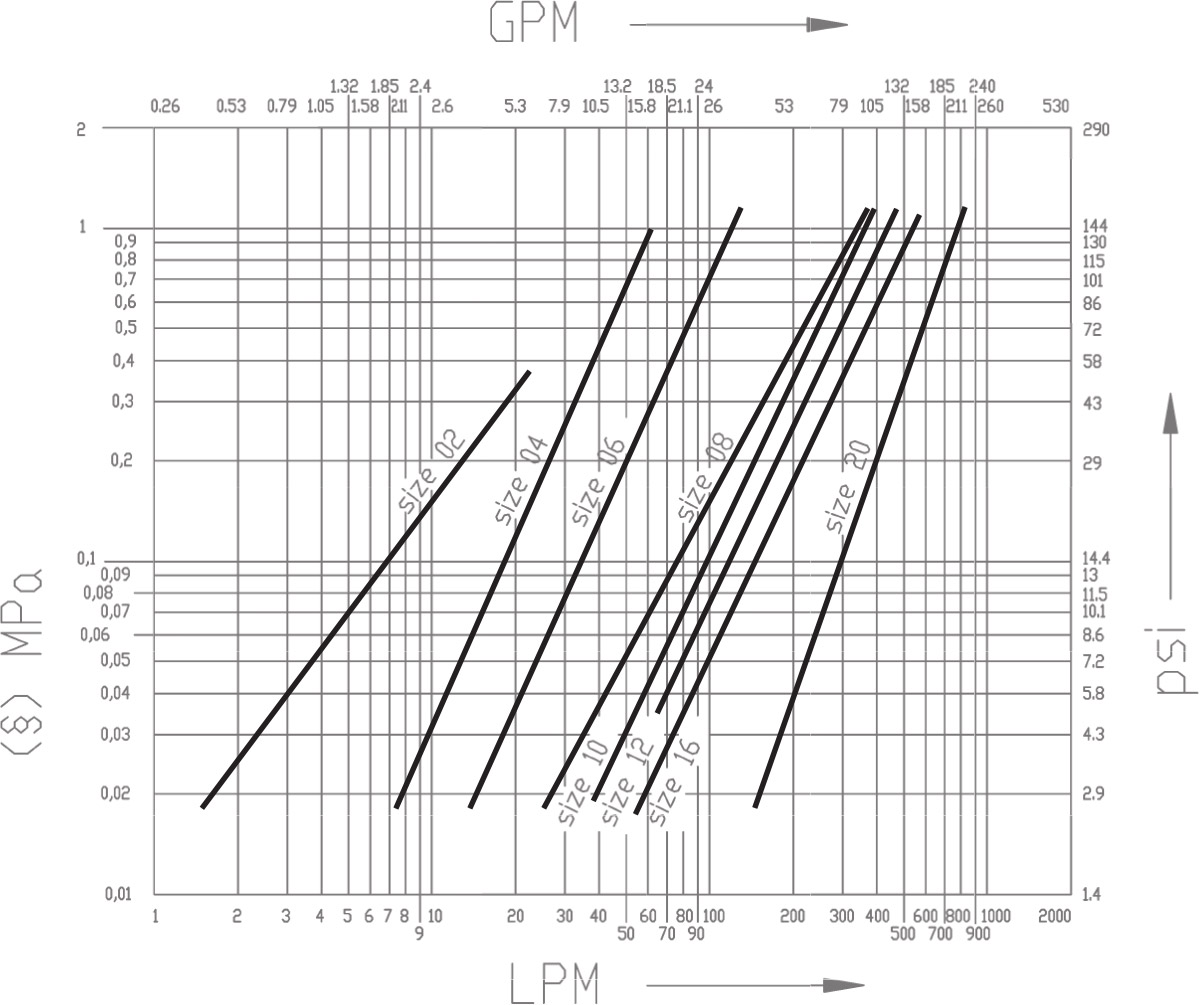

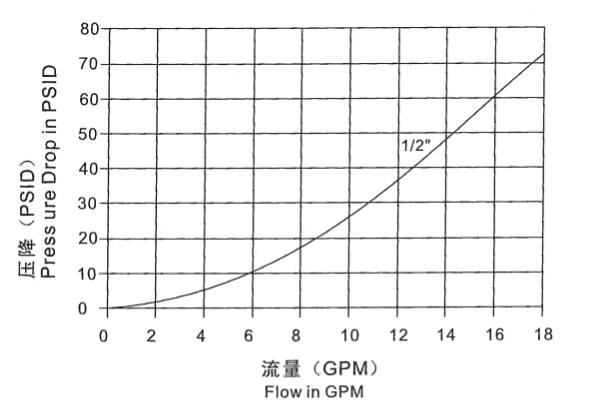

性能：

ISO系列(1/4", 3/8", 1/2", 3/4", 1")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

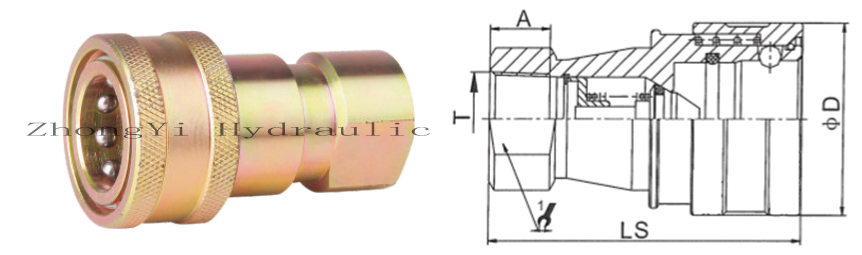

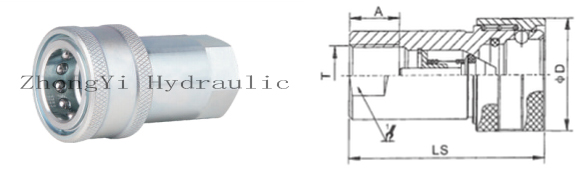

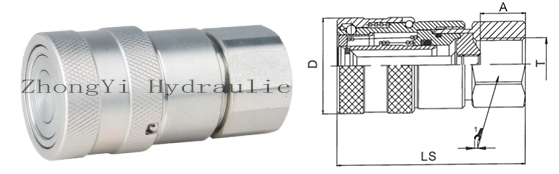

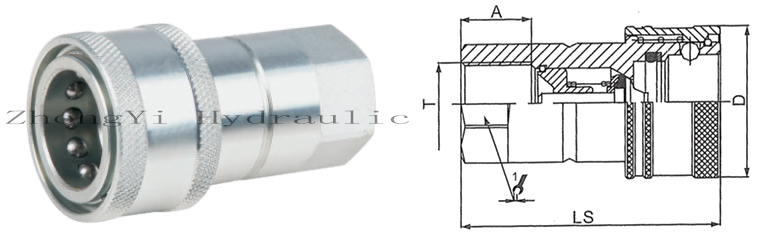

母插座：

ISO	PART NO	LS	D	HEX1	A	T
6.3	ZY-A1-02SF	50	φ26	19	13	G1/4 NPT1/4
10	ZY-A1-03SF	57.1	φ31.5	22	16	G3/8 NPT3/8
12.5	ZY-A1-04SF	66	φ38.5	27	18	G1/2 NPT1/2
20	ZY-A1-06SF	82.5	φ48	34	20.5	G3/4 NPT3/4
25	ZY-A1-08SF	100	φ56	41	20.5	G1 NPT1

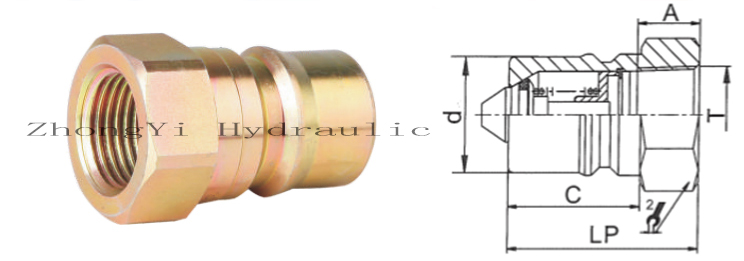

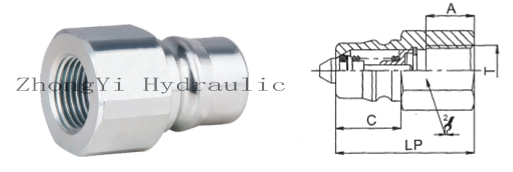

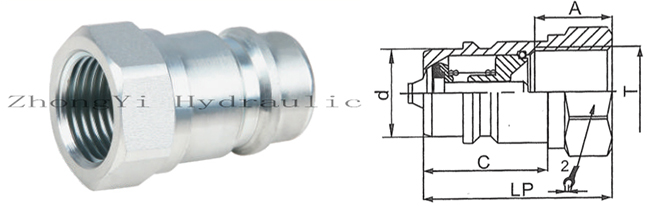

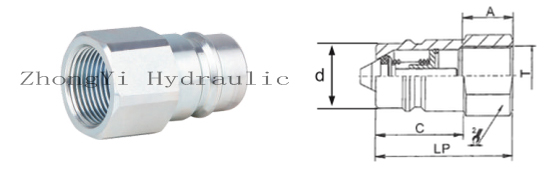

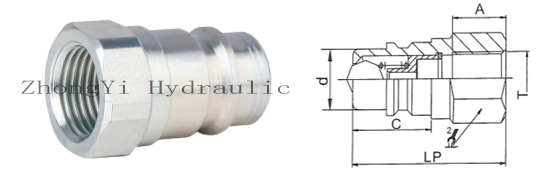

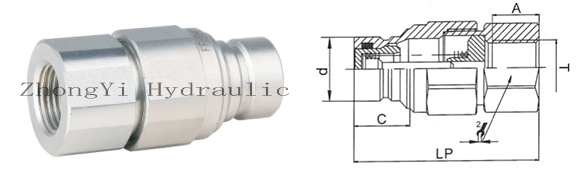

公插座：

ISO	PART NO	LP	d	C	HEX2	A	T
6.3	ZY-A1-02PF	38.5	11.8	15	19	13	G1/4 NPT1/4
10	ZY-A1-03PF	39	17.3	19	22	16	G3/8 NPT3/8
12.5	ZY-A1-04PF	44	20.5	29	27	18	G1/2 NPT1/2
20	ZY-A1-06PF	55	29	29	34	20.5	G3/4 NPT3/4
25	ZY-A1-08PF	66	34.3	35	41	20.5	G1 NPT1

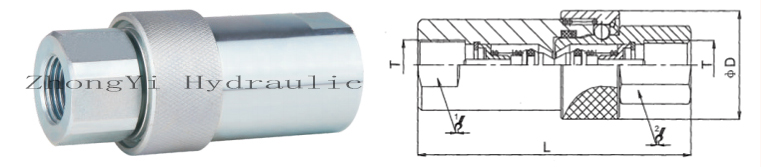

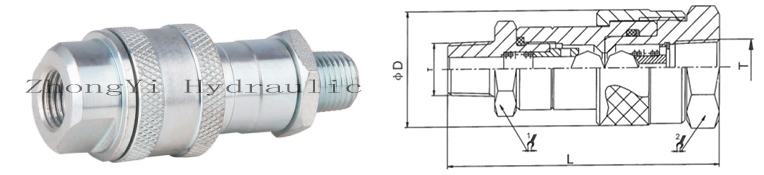

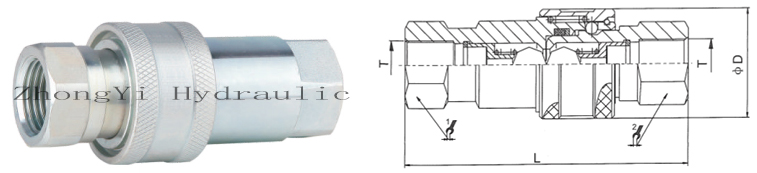

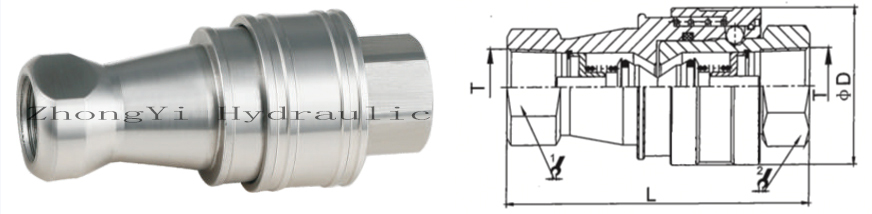

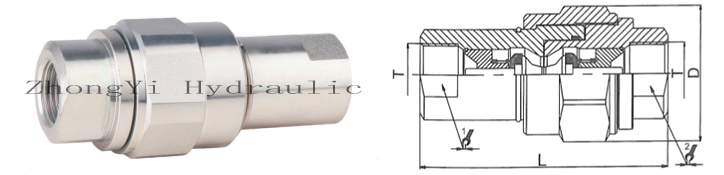

連接器裝配：

ISO	PART NO	L	D	HEX1	HEX1	T
6.3	ZY-A1-02	74.2	φ26	19	19	G1/4 NPT1/4
10	ZY-A1-03	78.5	φ31.5	22	22	G3/8 NPT3/8
12.5	ZY-A1-04	88.2	φ38.5	27	27	G1/2 NPT1/2
20	ZY-A1-06	110.4	φ48	34	34	G3/4 NPT3/4
25	ZY-A1-08	132.9	φ56	41	41	G1 NPT1

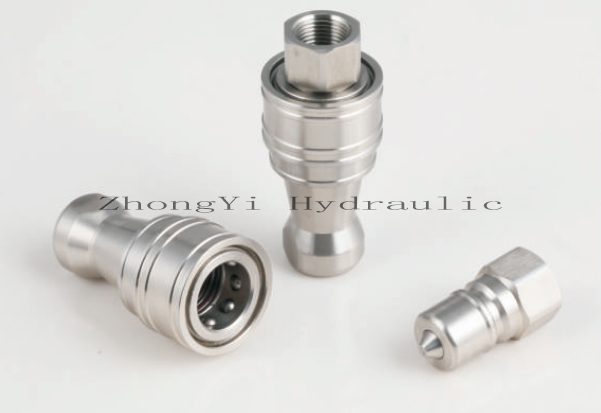

ZY-A1 SS 開閉式液壓快速接頭（304不銹鋼）

特征：

: 304不銹鋼材質; 新型的設計，能抵抗高速流體與脈沖壓力的沖擊，提供更高的性能; 接頭斷開時，閥芯自動閉合，防止泄漏; 接頭連接后，自動開啟，在額定工作范圍內，始終保持流體的暢通; 關鍵部件經過感應淬火，所以耐用性好; 可靠的球鎖機構將相匹配的兩半部分結合在一起; 母插座和公插頭采用實心的棒料精密制造; 本接頭符合IS07241-A標準; ZY-A1 SS與下列產品互換：美國派克(PARKER) 6600系列、意大利快事達(FASTER) ANV系列、美國愛力克(AEROQUI P) 5600系列、美國漢森(HANSEN) HA15000系列

應用：

ZY-A1 SS 接頭廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業機械、液壓機具、石油設備、鋼鐵設備、化學品、及其它所需的液壓應用。

技術規范：

規格(英寸)	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
規格代號	02	03	04	06	08	10	12	16
額定壓力不銹鋼304(MPa)	13.8	13.8	10.4	10.4	7	7	7	7
額定流量(L/min)	11.5	23	45.5	106	190	330	830	900
溫度范圍(丁腈橡膠)	-20℃ 至 +100℃
溫度范圍(氟橡膠)	-20℃ 至 +180℃

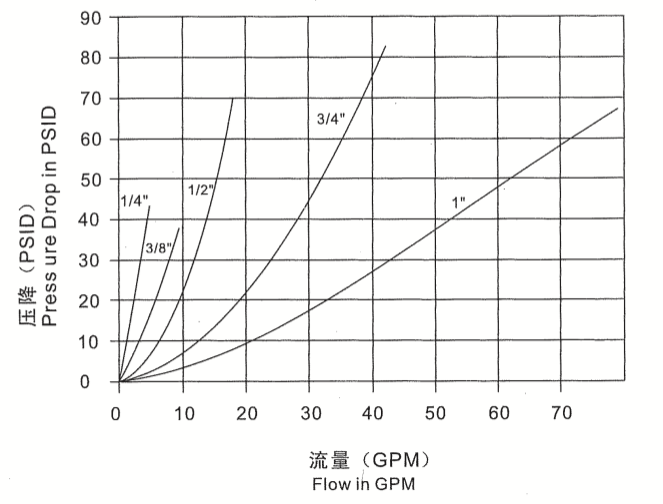

性能：

ISO系列(1/4", 3/8", 1/2", 3/4", 1")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

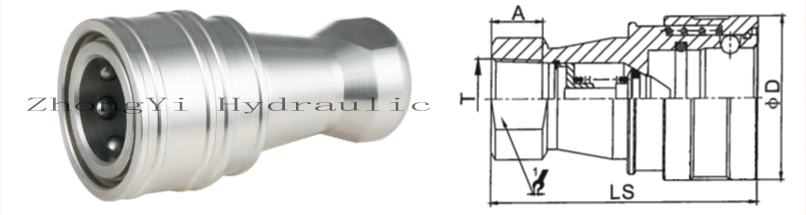

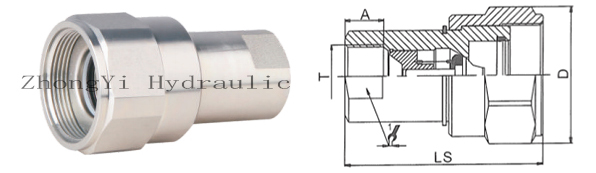

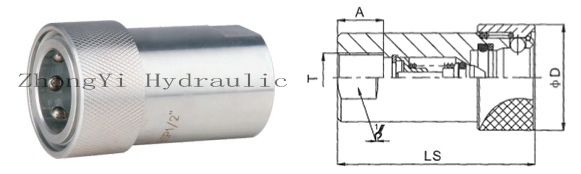

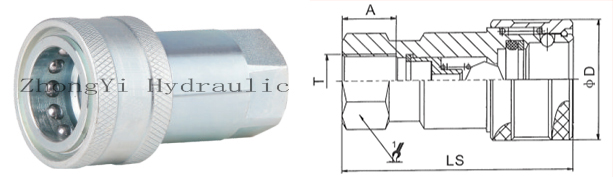

母插座：

ISO	PART NO	LS	D	HEX1	A	T
6.3	ZY-A1-SS-02SF	50	φ26	19	13	G1/4 NPT1/4
10	ZY-A1-SS-03SF	57.1	φ31.5	22	16	G3/8 NPT3/8
12.5	ZY-A1-SS-04SF	66	φ38.5	27	18	G1/2 NPT1/2
20	ZY-A1-SS-06SF	82.5	φ48	34	20.5	G3/4 NPT3/4
25	ZY-A1-SS-08SF	100	φ56	41	20.5	G1 NPT1

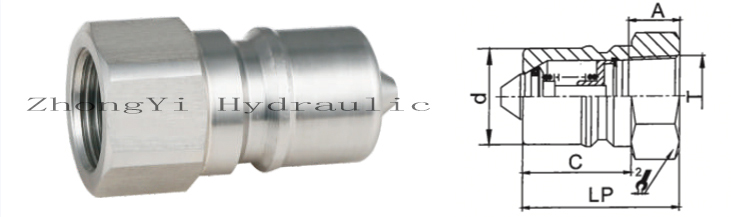

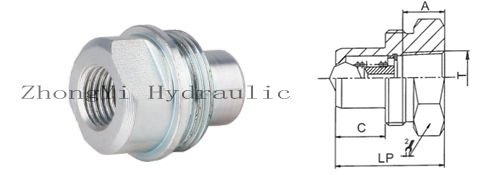

公插座：

ISO	PART NO	LP	d	C	HEX2	A	T
6.3	ZY-A1-SS-02PF	38.5	11.8	15	19	13	G1/4 NPT1/4
10	ZY-A1-SS-03PF	39	17.3	19	22	16	G3/8 NPT3/8
12.5	ZY-A1-SS-04PF	44	20.5	29	27	18	G1/2 NPT1/2
20	ZY-A1-SS-06PF	55	29	29	34	20.5	G3/4 NPT3/4
25	ZY-A1-SS-08PF	66	34.3	35	41	20.5	G1 NPT1

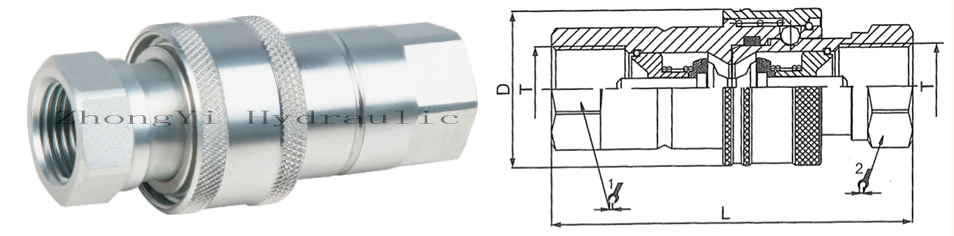

連接器裝配：

ISO	PART NO	L	D	HEX1	HEX1	T
6.3	ZY-A1-SS-02	74.2	φ26	19	19	G1/4 NPT1/4
10	ZY-A1-SS-03	78.5	φ31.5	22	22	G3/8 NPT3/8
12.5	ZY-A1-SS-04	88.2	φ38.5	27	27	G1/2 NPT1/2
20	ZY-A1-SS-06	110.4	φ48	34	34	G3/4 NPT3/4
25	ZY-ISOA-08	132.9	φ56	41	41	G1 NPT1

ZY-A2 開閉式液壓快速接頭（碳鋼）

特征：

: 接頭斷開時，閥芯自動閉合，防止泄漏; 接頭連接后，自動開啟，在額定工作范圍內，始終保持流體的暢通; 關鍵部件經過感應淬火，所以耐用性好; 可靠的球鎖機構將相匹配的兩半部分結合在一起; 母插座和公插頭采用實心的棒料精密制造; 本接頭符合IS07241-A標準; ZY-A2與下列產品互換：美國派克(PARKER) 6600系列、意大利快事達(FASTER) ANV系列、美國愛力克(AEROQUI P) 5600系列、美國漢森(HANSEN) HA15000系列

應用：

ZY-A2系列廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、液壓機具、石油設備、鋼鐵設備及其他所需的液壓應用。

技術規范：

規格(英寸)	1/4	3/8	1/2	3/4	1
規格代號	02	03	04	06	08
額定壓力碳鋼(MPa)	34.5	27.6	27.6	20.7	20.7
額定流量(L/min)	11.5	23	45.5	106	190
溫度范圍(丁腈橡膠)	-20℃ 至 +100℃
溫度范圍(氟橡膠)	-20℃ 至 +180℃

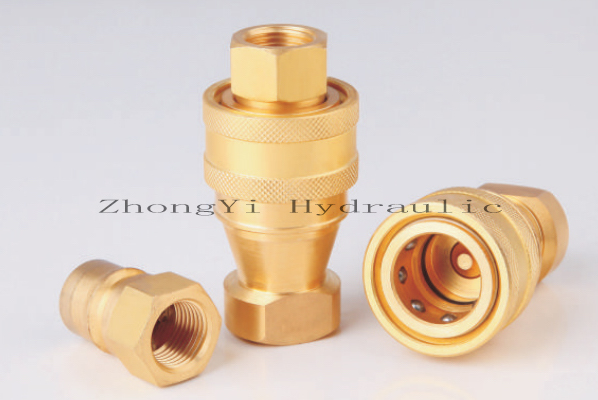

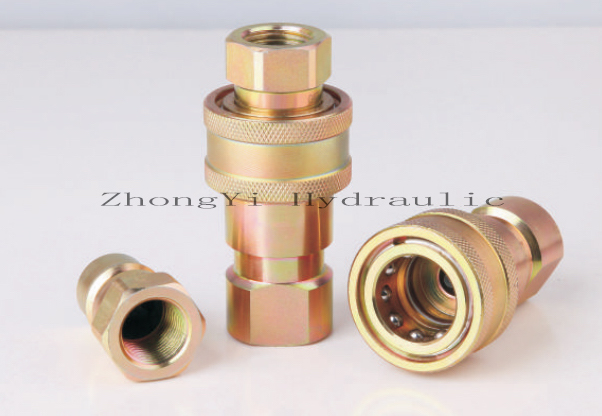

ZY-B1 開閉式液壓快速接頭（黃銅）

特征：

: 接頭斷開時，閥芯自動閉合，防止泄漏; 接頭連接后，自動開啟，在額定工作范圍內，始終保持流體的暢通; 關鍵部件經過感應淬火，所以耐用性好; 可靠的球鎖機構將相匹配的兩半部分結合在一起; 母插座和公插頭采用實心的棒料精密制造; 本接頭符合IS07241-B標準; ZY-B1與下列產品互換：美國派克(PARKER) 60系列、意大利快事達(FASTER) HNV系列、美國愛力克(AEROQUIP) FD45系列、美國漢森(HANSEN) HK系列

應用：

ZY-B1接頭使用于各種范圍的液壓應用。這類雙截止接頭能適用以下情況：流體輸送管路因設備操作或維護而需要連接及斷開，而且希望不出現流體損耗。 ZY-B1接頭廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業機械、液壓機具、石油設備、鋼鐵設備、化學品、及其它所需的液壓應用。

技術規范：

規格(英寸)	1/8	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
額定壓力(PSI)	1000	1000	1000	1000	1000	1000	800	800	800
額定流量(GPM)	1	3	6	12	28	50	75	100	150
溫度范圍	-20℃ 至 +120℃
標準密封圈材料	丁腈橡膠NBR

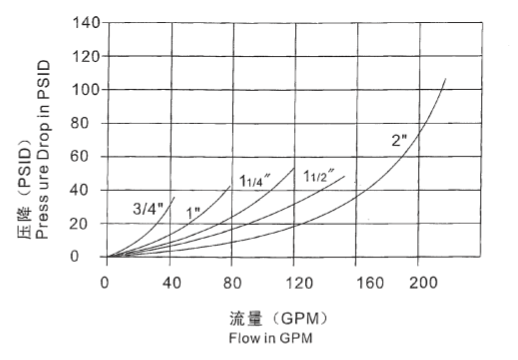

性能：

KZD系列(3/4", 1", 11/4", 11/2", 2")

(3/4", 1")測試流體：油-150SUS

(11/4", 11/2", 2")測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

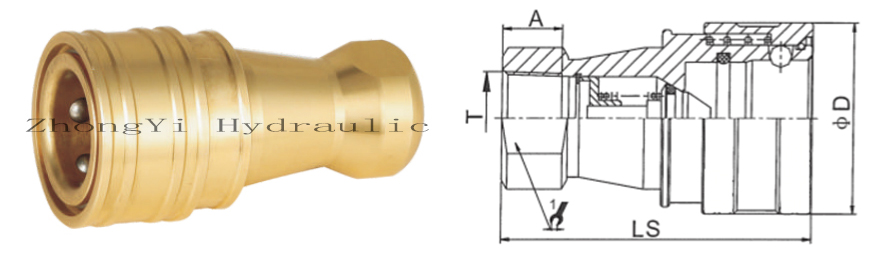

母插座：

ISO	PART NO	LS	D	HEX1	A	T
5	ZY-01SF	48	24	14	8	G1/8
6.3	ZY-02SF	58	27	19	12.5	ZG1/4
10	ZY-03SF	65	35	22	13	ZG3/8
12.5	ZY-04SF	72.5	45	29	14	ZG1/2
20	ZY-06SF	88	54	36	17	ZG3/4
25	ZY-08SF	102	64.5	41	23	ZG1
31.5	ZY-10SF	115	69	54	27	ZG1-1/4
40	ZY-12SF	124	79	60	27	ZG1-1/2
50	ZY-16SF	132	102	77	30	ZG2

注：只有01-08尺寸是符合ISO7241-B標準

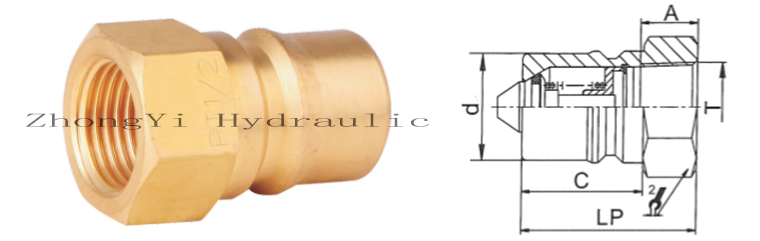

公插座：

ISO	PART NO	LP	d	C	HEX2	A	T
5	ZY-01PF	29	10.8	19	14	8	G1/8
6.3	ZY-02PF	36	14.2	22.5	17	12.5	ZG1/4
10	ZY-03PF	40	19	25	22	13	ZG3/8
12.5	ZY-04PF	44	23.5	28	27	14	ZG1/2
20	ZY-06PF	52	31.4	36	36	17	ZG3/4
25	ZY-08PF	62	37.8	40	41	23	ZG1
31.5	ZY-10PF	70	45	45	52	27	ZG1-1/4
40	ZY-12PF	75	50	49	60	27	ZG1-1/2
50	ZY-16PF	80	70	52	77	30	ZG2

注：只有01-08尺寸是符合ISO7241-B標準

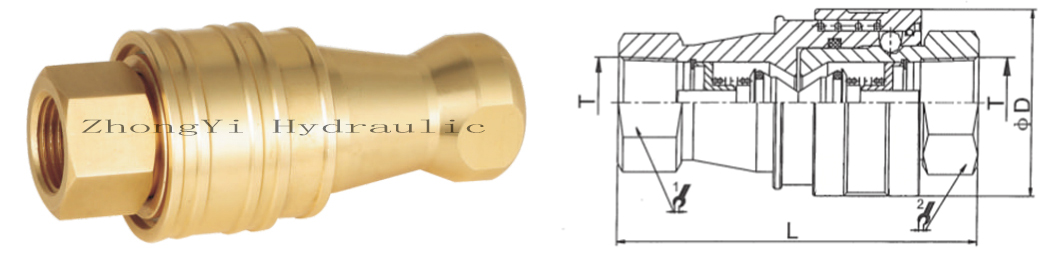

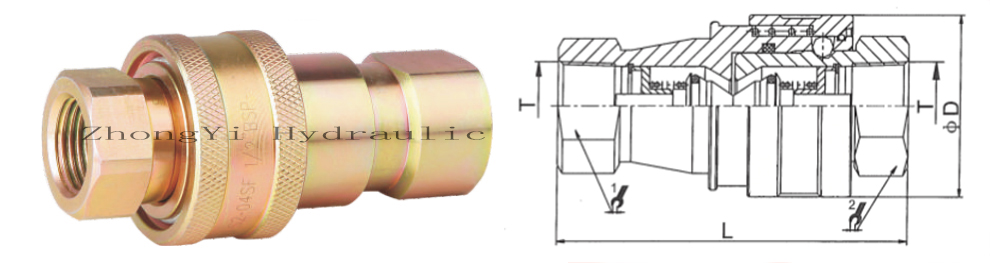

連接器裝配：

ISO	PART NO	L	D	HEX1	HEX2	T
5	ZY-01	58.5	24	14	14	G1/8
6.3	ZY-02	72.5	28	19	17	ZG1/4
10	ZY-03	80.5	35	22	22	ZG3/8
12.5	ZY-04	89	45	29	27	ZG1/2
20	ZY-06	105	54	36	36	ZG3/4
25	ZY-08	124.5	64.5	41	41	ZG1
31.5	ZY-10	140.5	69	54	52	ZG1-1/4
40	ZY-12	150.5	79	60	60	ZG1-1/2
50	ZY-16	160.5	102	77	77	ZG2

注：只有01-08尺寸是符合ISO7241-B標準

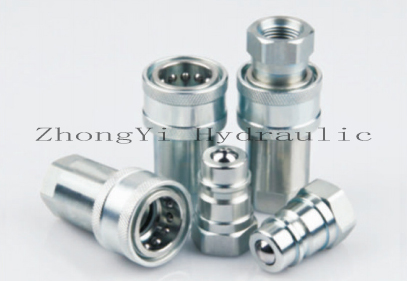

ZY-KZF 開閉式氣液快速接頭（304不銹鋼）

特征：

: 接頭斷開時，閥芯自動閉合，防止泄漏; 接頭連接后，自動開啟，在額定工作范圍內，始終保持流體的暢通; 關鍵部件經過感應淬火，所以耐用性好; 可靠的球鎖機構將相匹配的兩半部分結合在一起; 母插座和公插頭采用實心的棒料精密制造; 本接頭符合IS07241-B標準; ZY-KZF與下列產品互換：美國派克(PARKER) 60系列、意大利快事達(FASTER) HNV系列、美國愛力克(AEROQUIP) FD45系列、美國漢森(HANSEN) HK系列

應用：

ZY-KZF接頭使用于各種范圍的液壓應用。這類雙截止接頭能適用以下情況：流體輸送管路因設備操作或維護而需要連接及斷開，而且希望不出現流體損耗。 ZY-KZF接頭主要用于液壓流體管路，但也用于化學品水，蒸汽及某些氣體管路。

技術規范：

規格(英寸)	1/8	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
額定壓力(PSI)	2000	2000	1500	1500	1500	1000	1000	1000	1000
額定流量(GPM)	1	3	6	12	28	50	75	100	150
溫度范圍（標準密封圈）	-20℃ 至 +180℃
標準密封圈材料	氟橡膠VITON

性能：

KZF系列(3/4", 1", 11/4", 11/2", 2")

(3/4", 1")測試流體：油-150SUS

(11/4", 11/2", 2")測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

ISO	PART NO	LS	D	HEX1	A	T
5	ZY-01SF	48	24	14	8	G1/8
6.3	ZY-02SF	58	27	19	12.5	ZG1/4
10	ZY-03SF	65	35	22	13	ZG3/8
12.5	ZY-04SF	72.5	45	29	14	ZG1/2
20	ZY-06SF	88	54	36	17	ZG3/4
25	ZY-08SF	102	64.5	41	23	ZG1
31.5	ZY-10SF	115	69	54	27	ZG1-1/4
40	ZY-12SF	124	79	60	27	ZG1-1/2
50	ZY-16SF	132	102	77	30	ZG2

注：只有01-08尺寸是符合ISO7241-B標準

公插座：

ISO	PART NO	LP	d	C	HEX1	A	T
5	ZY-01PF	29	10.8	19	8	8	G1/8
6.3	ZY-02PF	36	14.2	22.5	12.5	12.5	ZG1/4
10	ZY-03PF	40	19	25	13	13	ZG3/8
12.5	ZY-04PF	44	23.5	28	14	14	ZG1/2
20	ZY-06PF	52	31.4	36	17	17	ZG3/4
25	ZY-08PF	62	37.8	40	23	23	ZG1
31.5	ZY-10PF	70	45	45	27	27	ZG1-1/4
40	ZY-12PF	75	50	49	27	27	ZG1-1/2
50	ZY-16PF	80	70	52	30	30	ZG2

注：只有01-08尺寸是符合ISO7241-B標準

連接器裝配：

ISO	PART NO	L	D	HEX1	HEX2	T
5	ZY-01	58.5	24	14	14	G1/8
6.3	ZY-02	72.5	28	19	17	ZG1/4
10	ZY-03	80.5	35	22	22	ZG3/8
12.5	ZY-04	89	45	29	27	ZG1/2
20	ZY-06	105	54	36	36	ZG3/4
25	ZY-08	124.5	64.5	41	41	ZG1
31.5	ZY-10	140.5	69	54	52	ZG1-1/4
40	ZY-12	150.5	79	60	60	ZG1-1/2
50	ZY-16	160.5	102	77	77	ZG2

注：只有01-08尺寸是符合ISO7241-B標準

ZY-KZD 開閉式氣液快速接頭（黃銅）

特征：

: 接頭斷開時，閥芯自動閉合，防止泄漏; 接頭連接后，自動開啟，在額定工作范圍內，始終保持流體的暢通; 關鍵部件經過感應淬火，所以耐用性好; 可靠的球鎖機構將相匹配的兩半部分結合在一起; 母插座和公插頭采用實心的棒料精密制造; 本接頭符合IS07241-B標準; ZY-KZD與下列產品互換：美國派克(PARKER) 60系列、意大利快事達(FASTER) HNV系列、美國愛力克(AEROQUIP) FD45系列、美國漢森(HANSEN) HK系列

應用：

ZY-KZD接頭使用于各種范圍的液壓應用。這類雙截止接頭能適用以下情況：流體輸送管路因設備操作或維護而需要連接及斷開，而且希望不出現流體損耗。 ZY-KZD接頭廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業機械、液壓機具、石油設備、鋼鐵設備、化學品、及其它所需的液壓應用。

技術規范：

規格(英寸)	1/8	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
額定壓力(PSI)	1000	1000	1000	1000	1000	1000	800	800	800
額定流量(GPM)	1	3	6	12	28	50	75	100	150
溫度范圍	-20℃ 至 +120℃
標準密封圈材料	丁腈橡膠NBR

性能：

KZD系列(3/4", 1", 11/4", 11/2", 2")

(3/4", 1")測試流體：油-150SUS

(11/4", 11/2", 2")測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

ISO	PART NO	LS	D	HEX1	A	T
5	ZY-01SF	48	24	14	8	G1/8
6.3	ZY-02SF	58	27	19	12.5	ZG1/4
10	ZY-03SF	65	35	22	13	ZG3/8
12.5	ZY-04SF	72.5	45	29	14	ZG1/2
20	ZY-06SF	88	54	36	17	ZG3/4
25	ZY-08SF	102	64.5	41	23	ZG1
31.5	ZY-10SF	115	69	54	27	ZG1-1/4
40	ZY-12SF	124	79	60	27	ZG1-1/2
50	ZY-16SF	132	102	77	30	ZG2

注：只有01-08尺寸是符合ISO7241-B標準

公插座：

ISO	PART NO	LP	d	C	HEX2	A	T
5	ZY-01PF	29	10.8	19	14	8	G1/8
6.3	ZY-02PF	36	14.2	22.5	17	12.5	ZG1/4
10	ZY-03PF	40	19	25	22	13	ZG3/8
12.5	ZY-04PF	44	23.5	28	27	14	ZG1/2
20	ZY-06PF	52	31.4	36	36	17	ZG3/4
25	ZY-08PF	62	37.8	40	41	23	ZG1
31.5	ZY-10PF	70	45	45	52	27	ZG1-1/4
40	ZY-12PF	75	50	49	60	27	ZG1-1/2
50	ZY-16PF	80	70	52	77	30	ZG2

注：只有01-08尺寸是符合ISO7241-B標準

連接器裝配：

ISO	PART NO	L	D	HEX1	HEX2	T
5	ZY-01	58.5	24	14	14	G1/8
6.3	ZY-02	72.5	28	19	17	ZG1/4
10	ZY-03	80.5	35	22	22	ZG3/8
12.5	ZY-04	89	45	29	27	ZG1/2
20	ZY-06	105	54	36	36	ZG3/4
25	ZY-08	124.5	64.5	41	41	ZG1
31.5	ZY-10	140.5	69	54	52	ZG1-1/4
40	ZY-12	150.5	79	60	60	ZG1-1/2
50	ZY-16	160.5	102	77	77	ZG2

注：只有01-08尺寸是符合ISO7241-B標準

ZY-C1 鋼球式液壓快速接頭（碳鋼）

特征：

: 接頭斷開時，閥芯自動閉合，防止泄漏; 接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通; 采用堅硬的鉻合金鋼球，鋼球被彈簧加載以使牢固的固定在閥座處; 閥提供鋼球與內錐面之間的金屬對金屬密封; 關鍵部件經過感應淬火，所以耐用性好; 可靠的球鎖機構將相匹配的兩半部分結合在一起; 母插座和公插頭采用實心的棒料精密制造。本產品符合IS05675標準; ZY-C1與下列產品互換：美國派克（ PARKER )4000系列、意大利快事達（FASTER ) NV / NS 系列

應用：

ZY-C1系列廣泛應用于各種工業用途，主要用于建筑設備、森林設備、農業機械、液壓機具、鋼鐵設備及其它所需的液壓應用

技術規范：

規格(英寸)	1/4	3/8	1/2	3/4	1
額定壓力(PSI)	5000	4000	4000	3000	3000
額定流量(GPM)	3	6	12	28	50
溫度范圍	-20℃ 至 +120℃
標準密封圈材料	丁腈橡膠NBR

性能：

ZY-C1系列(1/4", 3/8", 1/2", 3/4", 1")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

ISO	PART NO	LS	D	HEX1	A	T
6.3	ZY-C1-02SF	53.5	27.6	19	12.5	G1/4 NPT1/4
10	ZY-C1-03SF	63	34	24	13	G3/8 NPT3/8
12.5	ZY-C1-04SF	66.3	38.6	27	16	G1/2 NPT1/2
20	ZY-C1-06SF	82.5	48.2	34	19	G3/4 NPT3/4
20	ZY-C1-06SF(E)	83.5	47.5	35	18	G3/4 NPT3/4
25	ZY-C1-08SF	96.5	56	41	21	G1 NPT1

注：ZY-C1-06SF與快事達(FASTER)互換，ZY-C1-06SF(E)與派克(PARKER)互換

公插座：

ISO	PART NO	LP	D	C	HEX2	A	T
6.3	ZY-C1-02PF	36	14.2	18.5	19	12.5	G1/4 NPT1/4
10	ZY-C1-03PF	40	19	22	24	13	G3/8 NPT3/8
12.5	ZY-C1-04PF	43.5	20.5	27	27	16	G1/2 NPT1/2
20	ZY-C1-06PF	53.5	28	32	34	19	G3/4 NPT3/4
25	ZY-C1-06PF(E)	51	26.9	28.5	33.3	18	G3/4 NPT3/4
25	ZY-C1-08PF	63	31.5	38	41	21	G1 NPT1

注：ZY-C1-06PF與快事達(FASTER)互換，ZY-C1-06PF(E)與派克(PARKER)互換

連接器裝配：

ISO	PART NO	L	D	HEX1	HEX2	T
6.3	ZY-C1-02	72.2	27.6	19	19	G1/4 NPT1/4
10	ZY-C1-03	82.6	34	24	24	G3/8 NPT3/8
12.5	ZY-C1-04	87.8	38.6	27	27	G1/2 NPT1/2
20	ZY-C1-06	107.8	48.2	34	34	G3/4 NPT3/4
20	ZY-C1-06(E)	102	47.5	35	33.5	G3/4 NPT3/4
25	ZY-C1-08	126.8	56.2	41	41	G1 NPT1

注：ZY-C1-06與快事達(FASTER)互換，ZY-C1-06(E)與派克(PARKER)互換

ZY-CT 推拉式液壓快速接頭（碳鋼）

特征：

: 在接頭被夾緊或以艙壁形式安裝時，雙作用套筒可以用單手操作; 接頭斷開時，閥芯自動閉合，防止泄漏; 接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通; 關鍵部件經過感應淬火，所以耐用性好; 可靠的球鎖機構將相匹配的兩半部分結合在一起; 母插座和公插頭采用實心的棒料精密制造; 本接頭符合IS05675標準; ZY-CT與下列產品互換：美國派克(PARKER)4250系列、意大利快事達(FASTER) CPV-CNV 系列

應用：

ZY-CT 系列廣泛應用于各種工業用途，用于建筑設備、森林設備、農業機械及液壓機具

技術規范：

規格(英寸)	1/2
額定壓力(PSI)	3000
額定流量(GPM)	12
溫度范圍	-20℃ 至 +120℃
標準密封圈材料	丁腈橡膠NBR

性能：

ZY-CT系列(1/2")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

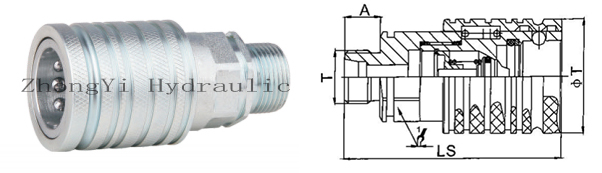

母插座：

ISO	PART NO	LS	D	HEX1	A	T
12.5	ZY-CT-04SM8L	73.5	38	27	12	M14*1.5
12.5	ZY-CT-04SM10L	73.5	38	27	12	M16*1.5
12.5	ZY-CT-04SM12L	73.5	38	27	12	M18*1.5
12.5	ZY-CT-04SM15L	75.5	38	27	14	M22*1.5
12.5	ZY-CT-04SM18L	75.5	38	27	14	M26*1.5
12.5	ZY-CT-04SM10S	73.5	38	27	12	M18*1.5
12.5	ZY-CT-04SM12S	73.5	38	27	12	M20*1.5
12.5	ZY-CT-04SM14S	75.5	38	27	14	M22*1.5
12.5	ZY-CT-04SM16S	75.5	38	27	14	M24*1.5
12.5	ZY-CT-04SM16S	77.5	38	30	16	M30*2

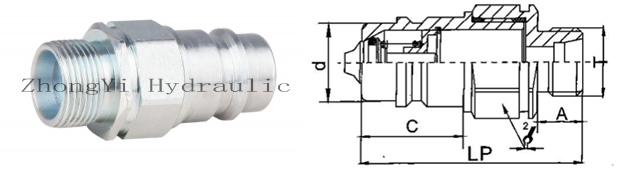

公插座：

ISO	PART NO	LP	D	C	HEX2	A	T
12.5	ZY-CT-04PM8L	58.5	20.5	27	27	12	M14*1.5
12.5	ZY-CT-04PM10L	58.5	20.5	27	27	12	M16*1.5
12.5	ZY-CT-04PM12L	58.5	20.5	27	27	12	M18*1.5
12.5	ZY-CT-04PM15L	60.5	20.5	27	27	14	M22*1.5
12.5	ZY-CT-04PM18L	60.5	20.5	27	27	14	M26*1.5
12.5	ZY-CT-04PM10S	58.5	20.5	27	27	12	M18*1.5
12.5	ZY-CT-04PM12S	58.5	20.5	27	27	12	M20*1.5
12.5	ZY-CT-04PM14S	60.5	20.5	27	27	14	M22*1.5
12.5	ZY-CT-04PM16S	60.5	20.5	27	27	14	M24*1.5
12.5	ZY-CT-04PM14S	62.5	20.5	27	30	16	M30*2

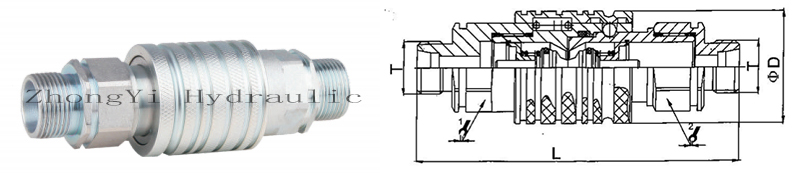

連接器裝配：

ISO	PART NO	L	D	HEX1	HEX2	T
12.5	ZY-CT-04-8L	109.5	38	27	27	M14*1.5
12.5	ZY-CT-04-10L	109.5	38	27	27	M16*1.5
12.5	ZY-CT-04-12L	109.5	38	27	27	M18*1.5
12.5	ZY-CT-04-15L	113.5	38	27	27	M22*1.5
12.5	ZY-CT-04-18L	113.5	38	27	27	M26*1.5
12.5	ZY-CT-04-10S	109.5	38	27	27	M18*1.5
12.5	ZY-CT-04-12S	109.5	38	27	27	M20*1.5
12.5	ZY-CT-04-14S	113.5	38	27	27	M22*1.5
12.5	ZY-CT-04-16S	113.5	38	27	27	M24*1.5
12.5	ZY-CT-04-20S	115.5	38	30	30	M30*2

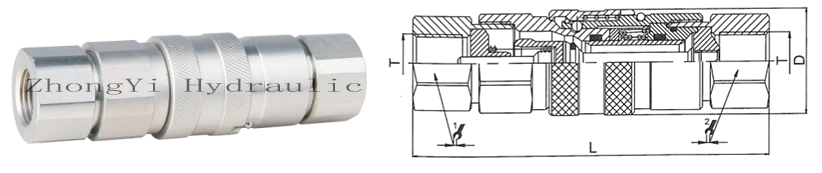

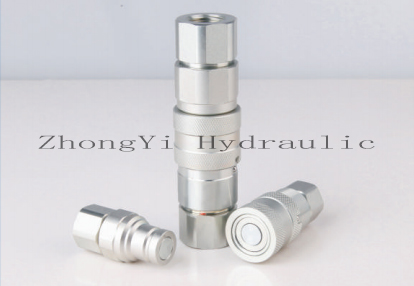

ZY-FF 平面式液壓快速接頭（碳鋼）

特征：

: 新型的設計，能抵抗高速流體與脈沖壓力的沖擊，提供更高的性能; 套筒鎖緊機構通過連接后旋轉套筒而嚙合，在使用期間沿地面拖動接頭時，套鎖機構能防止意外斷開; 套鎖機構的設計有助于防止雜物進入內部機構從而在連接或斷開時引起誤操作，套筒覆蓋擋圈并且在彈射區域包含了防塵密封件; 淬火處理的公插頭和套筒以及實心棒狀結構造就優質陰接頭，能最大限度的抵抗由于液壓和機械沖擊所造成的剝蝕及損壞; 這種搞爆裂 BFT 密封圈設計用于防止在危險工作狀況下出現爆裂或損壞; 耐用球鎖機械保證每次都能可靠連接，數個鎖定鋼球均勻分配工作負載，同時提供對準及旋轉動作從而減小軟管扭曲延長軟管使用期，警告：這類產品不能用作旋轉陽接頭，在壓力下旋轉會導致過度和過早磨損; ZY-FF系列接頭在連接及斷開時使用平齊機構操作，這意味著之間的接合能使斷開時只損失少量流體，或在重新連接時只混入少量空氣; 采用新工藝環保鍍鋅，提供更高的防銹性能; ZY-FF接頭符合IS016028標準; ZY-FF與下列產品互換：美國派克(PARKER)FEM系列、意大利意圖奇(STUCCHI)FIRG系列、美國愛力克(AEROQUIP)FD89系列、美國漢森(HANSEN)FF系列

應用：

ZY-FF系列接頭廣泛用于以下公用設施：液壓油泄漏會構成嚴重的安全險情，尤其對用于高壓電源輸送線維護的架空斗式起重機，這類接頭還用建筑、鐵路維護及礦業中的液壓機具之快速切換，易于清理使之能理想地用于這類特殊環境。

技術規范：

規格(英寸)	1/4(02)	3/8(03)	1/2(04)	5/8(06)	3/4(08)	1(10)	1-1/2(12)	2(16)
額定壓力(PSI)	5000	4350	4350	3625	3625	3000	3000	3000
額定流量(GPM)	3	6	12	20	28	50	80	100
溢流量(ML)	0.006	0.012	0.02	0.026	0.032	0.035	0.05	0.1
溫度范圍	-20℃ 至 +120℃
標準密封圈材料	丁腈橡膠NBR

性能：

ZY-FF系列(1/4", 3/8", 1/2", 5/8", 3/4", 1")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

ISO	PART NO	LS	D	HEX1	A	T
6.3	ZY-FF-02SF	58.2	28	20	14	G1/4 NPT1/4
10	ZY-FF-03SF	68.2	32	24	14	G3/8 NPT3/8
10	ZY-FF-03SF	72.2	32	27	18	G1/2 NPT1/2
12.5	ZY-FF-04SF	75	38	32	18	G1/2 NPT1/2
12.5	ZY-FF-04SF	79	38	36	22	G3/4 NPT3/4
16	ZY-FF-06SF	80	42	36	22	G3/4 NPT3/4
19	ZY-FF-08SF	99.8	48	41	22	G3/4 NPT3/4
19	ZY-FF-08SF	99.8	48	41	23.5	G1 NPT1
25	ZY-FF-10SF	111.5	56	55	24	G1-1/4 NPT1-1/4
-	ZY-FF-12SF	150	79.5	65	30	G1-1/2 NPT1-1/2
-	ZY-FF-12SF	167	98.5	85	31	G2 NPT2

公插座：

ISO	PART NO	LP	D	C	HEX2	A	T
6.3	ZY-FF-02PF	49.2	16.1	15.2	20	14	G1/4 NPT1/4
10	ZY-FF-03PF	55.8	19.7	19.5	24	14	G3/8 NPT3/8
10	ZY-FF-03PF	59.8	19.7	19.5	27	18	G1/2 NPT1/2
12.5	ZY-FF-04PF	72	24.5	21.6	32	18	G1/2 NPT1/2
12.5	ZY-FF-04PF	76	24.5	21.6	36	22	G3/4 NPT3/4
16	ZY-FF-06PF	75.5	27	21.6	36	22	G3/4 NPT3/4
19	ZY-FF-08PF	93.8	30	29	41	22	G3/4 NPT3/4
19	ZY-FF-08PF	93.8	30	29	41	23.5	G1 NPT1
25	ZY-FF-10PF	90	36	34	55	24	G1-1/4 NPT1-1/4
-	ZY-FF-12PF	112	57	38	65	30	G1-1/2 NPT1-1/2
-	ZY-FF-16PF	123.9	73	40.5	75	31	G2 NPT2

連接器裝配：

ISO	PART NO	L	D	HEX1	HEX2	T
6.3	ZY-FF-02	96.2	28	20	20	G1/4 NPT1/4
10	ZY-FF-03	108.4	32	24	24	G3/8 NPT3/8
10	ZY-FF-03	116.4	32	27	27	G1/2 NPT1/2
12.5	ZY-FF-04	129.3	38	32	32	G1/2 NPT1/2
12.5	ZY-FF-04	137.3	38	36	36	G3/4 NPT3/4
16	ZY-FF-06	138	42	36	36	G3/4 NPT3/4
19	ZY-FF-08	172.1	48	41	41	G3/4 NPT3/4
19	ZY-FF-08	172.1	48	41	41	G1 NPT1
25	ZY-FF-10	178	56	55	55	G1-1/4 NPT1-1/4
-	ZY-FF-12	233.4	79.5	65	65	G1-1/2 NPT1-1/2
-	ZY-FF-16	251.7	98.5	85	75	G2 NPT2

ZY-FFH 高脈沖平面式液壓快速接頭（碳鋼）

特征：

: 閥型式: 平面閥; 連接方式:插入連接; 斷開方式: 回推套筒; 帶壓連接: 不允許帶壓; ZY-FFH接頭符合IS016028標準

應用：

ZY-FFH廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業機械、液壓機具、石油設備、鋼鐵設備、化學品、及其它所需的液壓應用。

技術規范：

規格(英寸)	3/4	5/8	1/2	3/8	1	1/4	1/8
工作壓力(MPa)	35.0	35.0	35.0	35.0	35.0	35.0	35.0
額定流量(L/Min)	160	125	110	50	230	25	12
溢流量	0.02	0.02	0.01	0.008	0.03	0.006	0.001
連接力(N)	215	205	210	150	280	110	105
溫度范圍	-25℃ 至 +100℃
標準密封圈材料	丁腈橡膠NBR，PUR

性能：

1 MPa=10 bar

圖中所示的數據是指示性的，沒有約束性。零件尺寸是指定的

ZY-KZE-B 螺紋緊鎖式液壓快速接頭（碳鋼）

特征：

: 采用實心鋼棒料加工制造，所以耐用性好; KZE-B系列陰接頭上采用螺紋套筒鎖定結構，與母插座上的相應的外螺紋配套使用，連接時公母兩部分必須通過螺紋采用手動方式結合在一起; 閥采用堅硬的鉻合金鋼球，鋼球被彈簧加載以使牢固的固定在座處; 閥提供鋼球與內錐面之間的金屬對金屬密封; 接頭密封為聚氨酯橡膠材料，能抵抗高壓力下擠出; 螺紋閥擋圈提供閥止檔，保證能牢靠的對中; ZY-KZE-B與下列產品互換：美國派克(PARKER) 3000系列、意大利快事達(FASTER) PVVM系列

應用：

帶螺紋鎖定系統及精確球型單向的ZY-KZE-B系列接頭設計用于極高壓力應用，例如便攜式液壓千斤頂，液壓扳手。

技術規范：

規格(英寸)	1/4	3/8
額定壓力(PSI)	10000	10000
額定流量(GPM)	3	6
溫度范圍	-20℃ 至 +120℃
標準密封圈材料	丁腈橡膠NBR

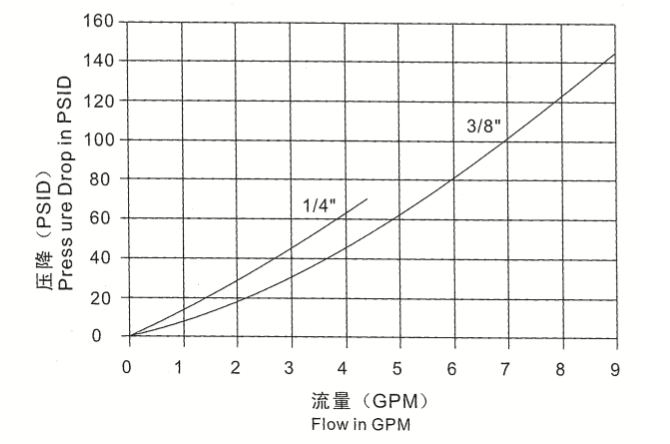

性能：

KZE-B系列(1/4", 3/8")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

PART NO	LS	D	HEX1	A	T
ZY-KZE-B-02SM	60.8	28.5	22	13.5	NPT1/4
ZY-KZE-B-03SM	77.1	35	25.4	14.4	NPT3/8

公插座：

PART NO	LP	C	HEX2	A	T
ZY-KZE-B-02PF	32.5	11.2	19	13	NPT1/4
ZY-KZE-B-03PF	39.5	16	23	13.5	NPT3/8

連接器裝配：

PART NO	L	D	HEX1	HEX2	T
ZY-KZE-B-02	74.5	28.5	22	19	NPT1/4
ZY-KZE-B-03	86.1	35	25	32	NPT3/8

ZY-KZE-BA 螺紋緊鎖式液壓快速接頭（碳鋼）

特征：

: 新型閥的設計，能抵抗高速流體與脈沖壓力的沖擊，提供更高的性能; 采用實心鋼棒加工制造，所以耐用性好; ZY-KZE-BA系列陰接頭上采用螺紋套筒鎖定結構，與母插座上的相應的外螺紋配套使用; 連接時公母兩部分必須通過螺紋采用手動方式結合在一起; 采用新工藝環保鍍鋅，提供更高的防銹性能; 螺紋閥檔圈提供閥止檔，保證能牢靠的對中; ZY-KZE-B與下列產品互換：法國格魯梅爾GROMELLE6000系列和英國享佰利TGW系列

應用：

ZY-KZE-B系列接頭應用于移動式設備，農業機械和通用工業設備。

技術規范：

規格(英寸)	1/4	3/8	1/2	3/4	1
額定壓力(PSI)	10000	10000	10000	8500	6000
額定流量(GPM)	3	6	12	28	50
溫度范圍	-20℃ 至 +120℃
標準密封圈材料	丁腈橡膠NBR

性能：

KZE-B系列(1/4", 3/8", 1/2", 3/4", 1")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

PART NO	LS	D	HEX1	A	T
ZY-KZE-BA-02SF	58.9	S32	S19	13	G1/4 NPT1/4
ZY-KZE-BA-03SF	66.5	S36	S22	16	G3/8 NPT3/8
ZY-KZE-BA-04SF	76.5	S41	S27	18	G1/2 NPT1/2
ZY-KZE-BA-06SF	89.5	S50	S35	20.5	G3/4 NPT3/4
ZY-KZE-BA-08SF	105.5	S65	S41	20.5	G1 NPT1

公插座：

PART NO	LP	C	HEX2	A	T
ZY-KZE-BA-02PF	36	12.5	S19	13	G1/4 NPT1/4
ZY-KZE-BA-03PF	40.5	16	S22	16	G3/8 NPT3/8
ZY-KZE-BA-04PF	49	17	S27	18	G1/2 NPT1/2
ZY-KZE-BA-06PF	56	19	S35	20.5	G3/4 NPT3/4
ZY-KZE-BA-08PF	66	22	S41	20.5	G1 NPT1

連接器裝配：

PART NO	L	D	HEX1	HEX2	T
ZY-KZE-BA-02	72.3	S32	S19	S19	G1/4 NPT1/4
ZY-KZE-BA-03	81.5	S36	S22	S22	G3/8 NPT3/8
ZY-KZE-BA-04	98.3	S41	S27	S27	G1/2 NPT1/2
ZY-KZE-BA-06	112.4	S50	S35	S35	G3/4 NPT3/4
ZY-KZE-BA-08	132.9	S65	S41	S41	G1 NPT1

ZY-LKJI 超高壓快速接頭（碳鋼）

應用：

ZY-LKJI接頭應用于超高壓分離式液壓管路、設備之間的連接件。

ZY-TQ 超高壓快速接頭（碳鋼）

應用：

ZY-TQ接頭應用于超高壓分離式液壓管路、設備之間的連接件。

ZY-KZE 開閉式液壓快速接頭（碳鋼）

特征：

: 新型閥的設計，能抵抗高速流體與脈沖壓力的沖擊，提供更高的性能; 接頭斷開時，閥芯自動閉合，防止泄漏; 接頭連接后，閥芯自動開啟，在額定工作范圍內，始終保持流體的暢通; 關鍵部件經過感應淬火，所以耐用性好; 可靠的球鎖機構將相匹配的兩半部分結合在一起; 母插座和公插頭采用實心的棒料精密制造; ZY-KZE與下列產品互換：美國派克(PARKER) 6600系列、意大利快事達(FASTER) ANV系列、美國愛力克(AEROQUIP) 5600系列、美國漢森(HANSEN) HA15000系列

應用：

ZY-KZE 系列廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業設備、液壓機具、鋼鐵設備及其它所需的液壓應用。

技術規范：

規格(英寸)	1/8	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
額定壓力(PSI)	5000	3000	3000	3000	3000	3000	2000	2000	1500
溫度范圍	-20℃ 至 +120℃
標準密封圈材料	丁腈橡膠NBR

母插座：

PART NO	LS	D	HEX1	A	T
ZY-KZE-01SF	49	28	17	9	G1/8
ZY-KZE-02SF	58.2	27	19	12.5	G1/4
ZY-KZE-03SF	65	37	22	13	G3/8
ZY-KZE-04SF	65	40	27	17	G1/2
ZY-KZE-06SF	79.2	49	36	18	G3/4
ZY-KZE-08SF	94	56	41	21	1
ZY-KZE-10SF	115	69	54	27	G1-1/4
ZY-KZE-12SF	124	79	60	27	G1-1/2
ZY-KZE-16SF	132.3	102	77	30	G2
ZY-KZE-14x1.5SF	58	28	19	13	14x1.5
ZY-KZE-16x1.5SF	65	35	22	13	16x1.5
ZY-KZE-18x1.5SF	65	35	24	13	18x1.5
ZY-KZE-20x1.5SF	65	40	27	17	20x1.5
ZY-KZE-22x1.5SF	66.5	40	30	17	22x1.5
ZY-KZE-27x1.5SF	79.2	49	36	18	27x1.5

公插座：

PART NO	LP	C	HEX2	A	T	d
ZY-KZE-01PF	36	17	17	9	G1/8
ZY-KZE-02PF	36	22.5	19	13	G1/4	14.1
ZY-KZE-03PF	40	25	22	13	G3/8	19
ZY-KZE-04PF	45	25	27	17	G1/2	21.5
ZY-KZE-06PF	55	26	36	18	G3/4	30
ZY-KZE-08PF	59.5	36	41	21	1
ZY-KZE-10PF	70	45	52	27	G1-1/4
ZY-KZE-12PF	75	49	60	27	G1-1/2
ZY-KZE-16PF	80	52	77	30	G2
ZY-KZE-14x1.5PF	36	22.5	19	13	14x1.5	14.1
ZY-KZE-16x1.5PF	40	26	22	13	16x1.5	19
ZY-KZE-18x1.5PF	40	26	24	13	18x1.5	19
ZY-KZE-20x1.5PF	45	25	27	17	20x1.5	21.5
ZY-KZE-22x1.5PF	45	25	30	17	22x1.5	21.5
ZY-KZE-27x1.5PF	55	26	36	18	27x1.5	30

ZY-HSP 開閉式液壓快速接頭（碳鋼）

特征：

: 接頭斷開時，閥芯自動閉合，防止泄漏; 接頭連接后，閥芯自動開啟，在額定工作范圍內，始終保持流體的暢通; 關鍵部件經過感應淬火，所以耐用性好; 可靠的球鎖機構將相匹配的兩半部分結合在一起; 母插座和公插頭采用實心的棒料精密制造; 螺紋閥擋圈提供閥止檔，保證能牢靠的對中; ZY-HSP并與日東(NITTO) HSP cupier系列產品互換

應用：

ZY-HSP系列廣泛應用于各種工業用途，主要用于建筑設備、森林設備、農業機械、液壓機具、鋼鐵設備及其它所需的液壓應用技術。

技術規范：

規格(英寸)	1/4	3/8	1/2	3/4	1
額定壓力(PSI)	5000	4000	4000	3000	3000
額定流量(GPM)	3	6	12	28	50
溫度范圍	-20℃ 至 +120℃
標準密封圈材料	丁腈橡膠NBR

性能：

ZY-HSP系列(1/4", 3/8", 1/2", 3/4", 1")

測試流體：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

PART NO	LS	D	HEX1	A	T
ZY-HSP-02SF	53	27.5	19	12	G1/4 NPT1/4
ZY-HSP-03SF	60.4	33	23	13	G3/8 NPT3/8
ZY-HSP-04SF	72	43	35	16	G1/2 NPT1/2
ZY-HSP-06SF	72	43	35	18	G3/4 NPT3/4
ZY-HSP-08SF	93.2	58	46	23	G1 NPT1

公插座：

PART NO	LP	C	HEX2	A	T
ZY-HSP-02PF	36	17	19	12	G1/4 NPT1/4
ZY-HSP-03PF	38	22.5	23	13	G3/8 NPT3/8
ZY-HSP-04PF	50	27.5	32	16	G1/2 NPT1/2
ZY-HSP-06PF	50	27.5	32	18	G3/4 NPT3/4
ZY-HSP-08PF	61	36	41	23	G1 NPT1

連接器裝配：

PART NO	L	D	HEX1	HEX2	T
ZY-HSP-02	72.5	28.5	19	19	G1/4 NPT1/4
ZY-HSP-03	76.5	33	23	23	G3/8 NPT3/8
ZY-HSP-04	95.5	43	35	32	G1/2 NPT1/2
ZY-HSP-06	95.5	43	35	32	G3/4 NPT3/4
ZY-HSP-08	120	58	46	41	G1 NPT1

Recent Search Keywords

液壓快速接頭

ZY-A1 開閉式液壓快速接頭（碳鋼）

特征：

應用：

技術規范：

性能：

母插座：

公插座：

連接器裝配：

ZY-A1 SS 開閉式液壓快速接頭（304不銹鋼）

特征：

應用：

技術規范：

性能：

母插座：

公插座：

連接器裝配：

ZY-A2 開閉式液壓快速接頭（碳鋼）

特征：

應用：

技術規范：

ZY-B1 開閉式液壓快速接頭（黃銅）

特征：

應用：

技術規范：

性能：

母插座：

公插座：

連接器裝配：

ZY-KZF 開閉式氣液快速接頭（304不銹鋼）

特征：

應用：

技術規范：

性能：

母插座：

公插座：

連接器裝配：

ZY-KZD 開閉式氣液快速接頭（黃銅）

特征：

應用：

技術規范：

性能：

母插座：

公插座：

連接器裝配：

ZY-C1 鋼球式液壓快速接頭（碳鋼）

特征：

應用：

技術規范：

性能：

母插座：

公插座：

連接器裝配：

ZY-CT 推拉式液壓快速接頭（碳鋼）

特征：

應用：

技術規范：

性能：

母插座：

公插座：

連接器裝配：

ZY-FF 平面式液壓快速接頭（碳鋼）

特征：

應用：

技術規范：

性能：

母插座：

公插座：

連接器裝配：

ZY-FFH 高脈沖平面式液壓快速接頭（碳鋼）

特征：

應用：

技術規范：

性能：

ZY-KZE-B 螺紋緊鎖式液壓快速接頭（碳鋼）

特征：

應用：

技術規范：

性能：
